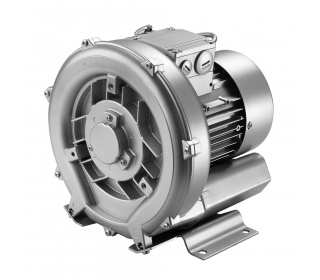

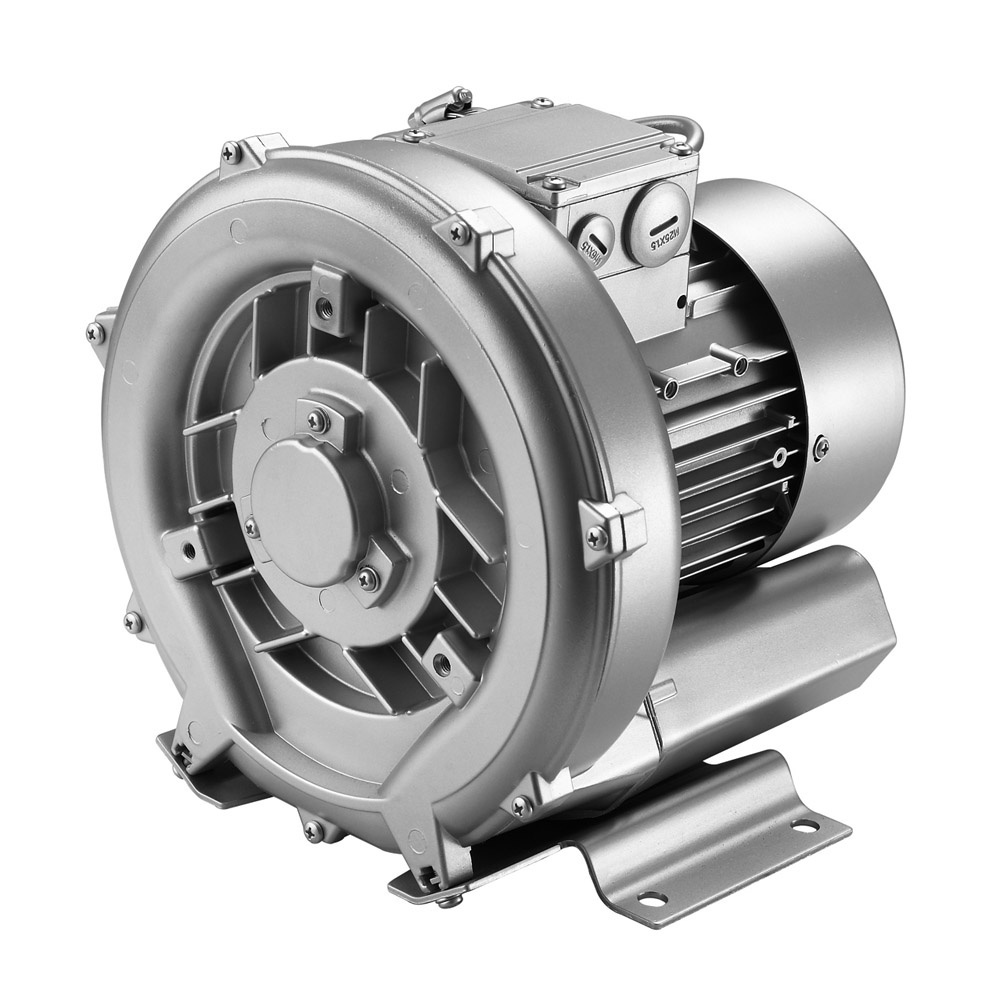

Jednostepene strani kanala puhala INW 21, INW 31

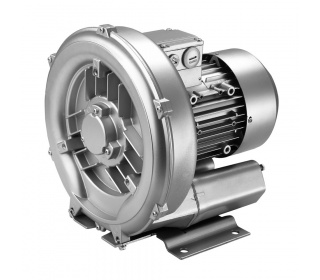

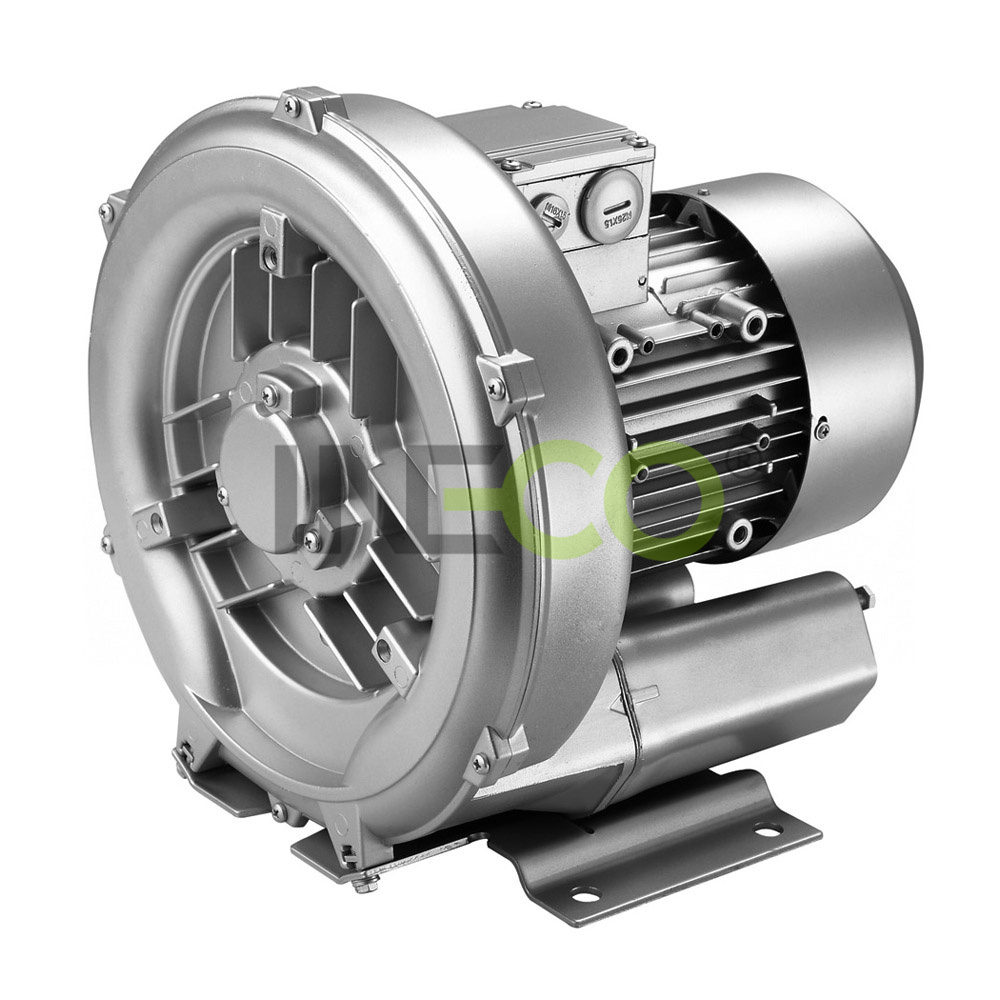

Jednostepene strani kanala puhala INW 41

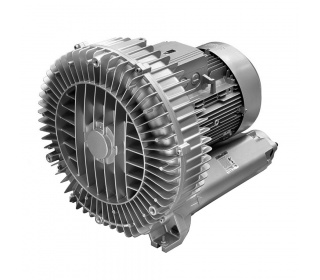

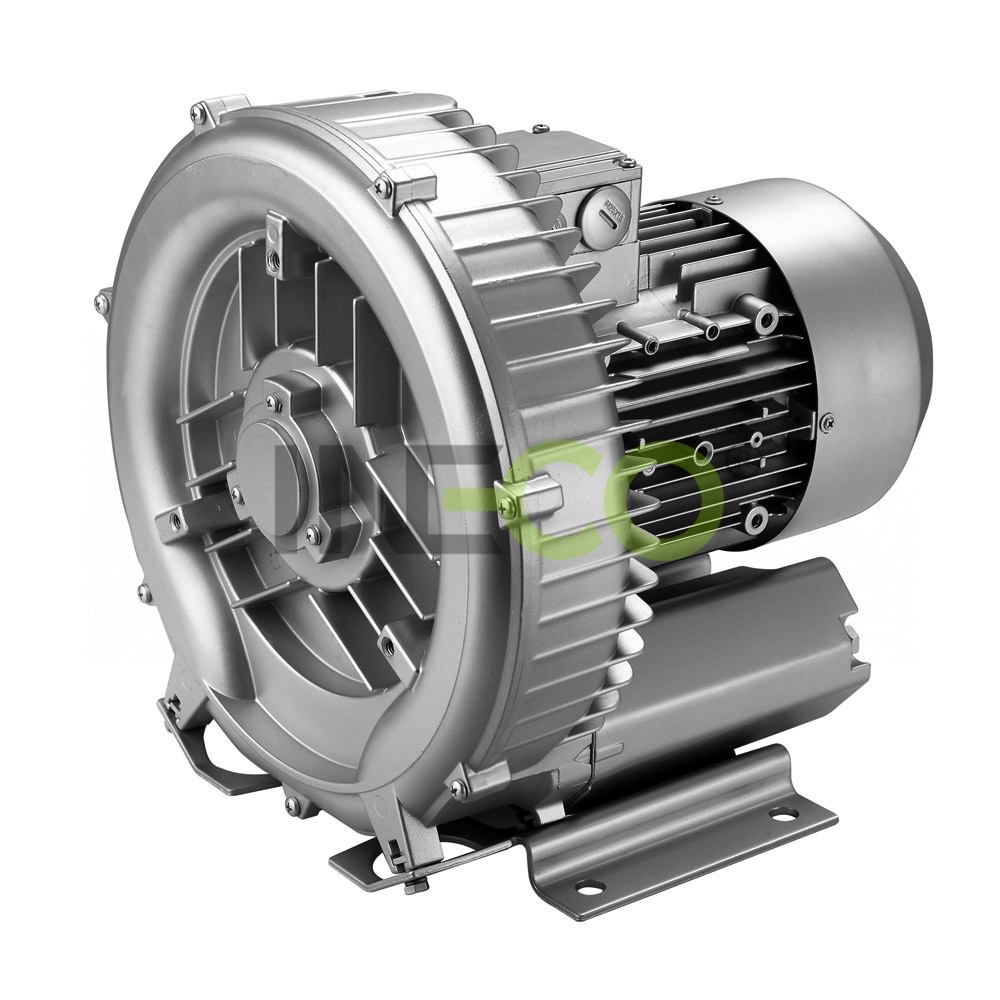

Jednostepene strani kanala puhala INW 51

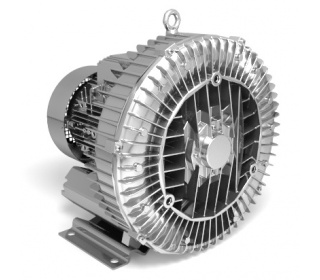

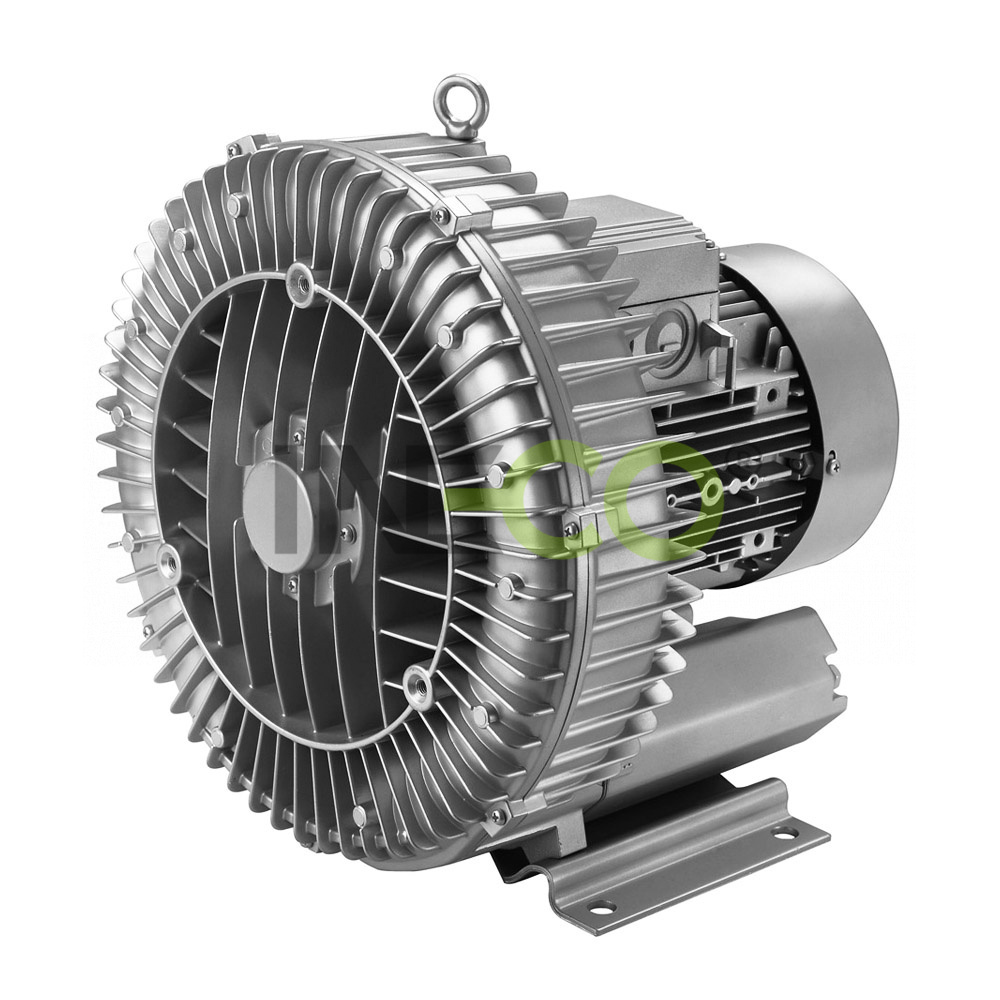

Jednostepene strani kanala puhala INW 61, INW 71, INW 73, INW 81, INW 83

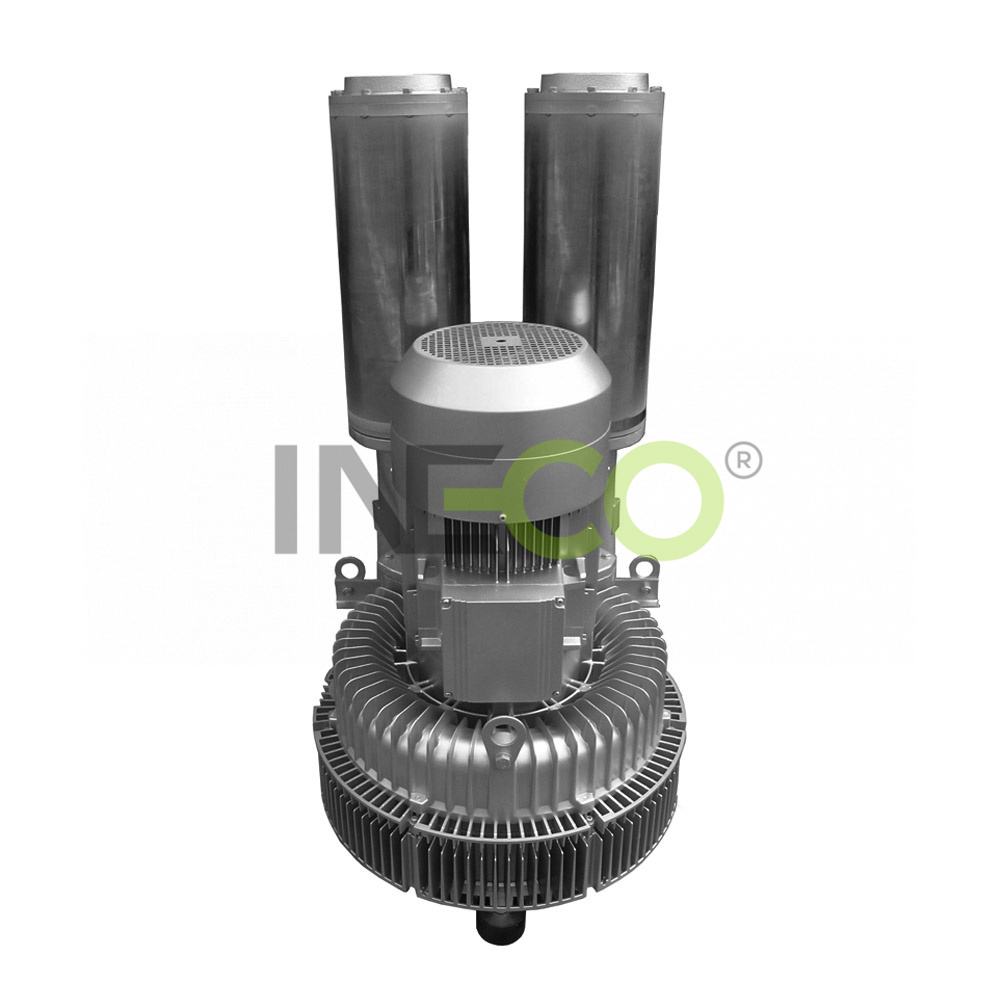

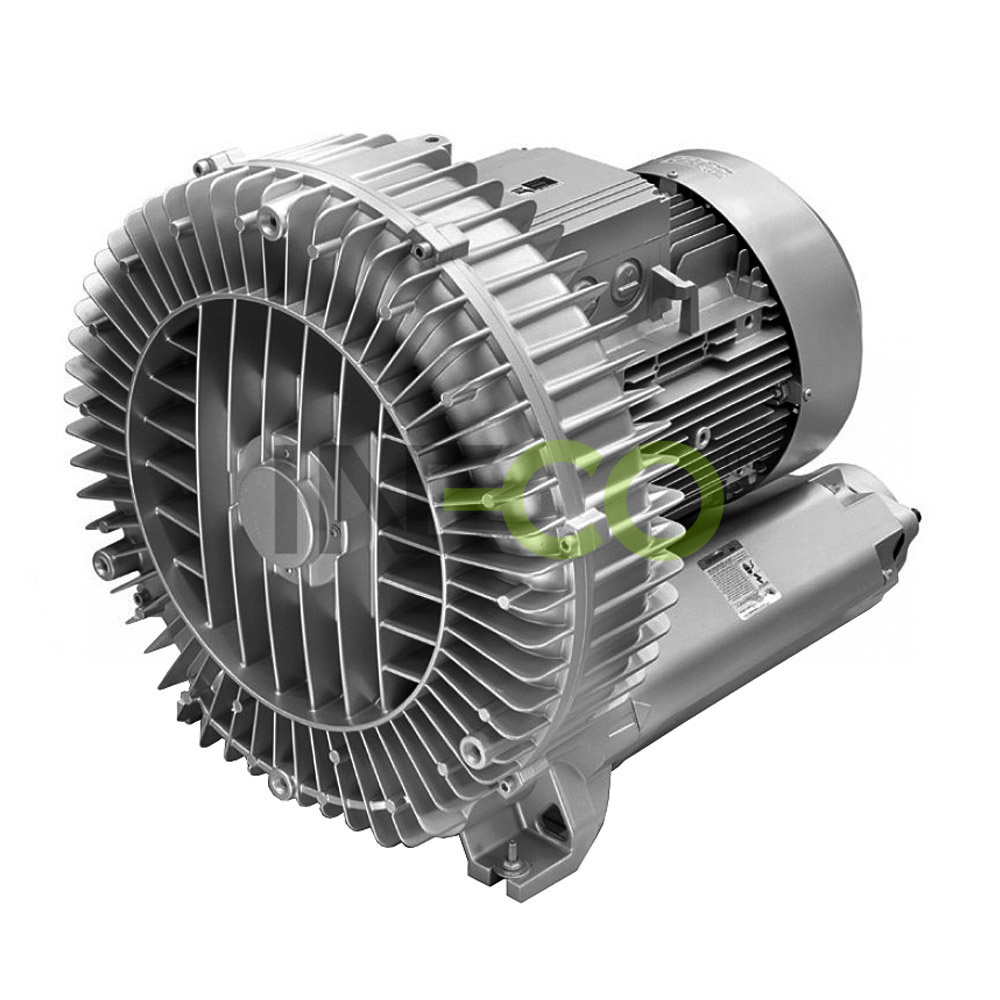

Jednostepene strani kanala puhala INW 84

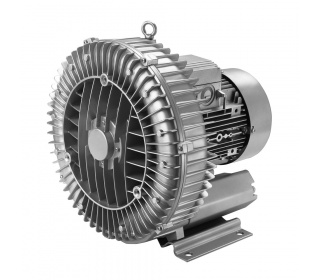

Jednostepene strani kanala puhala INW 91, INW 93

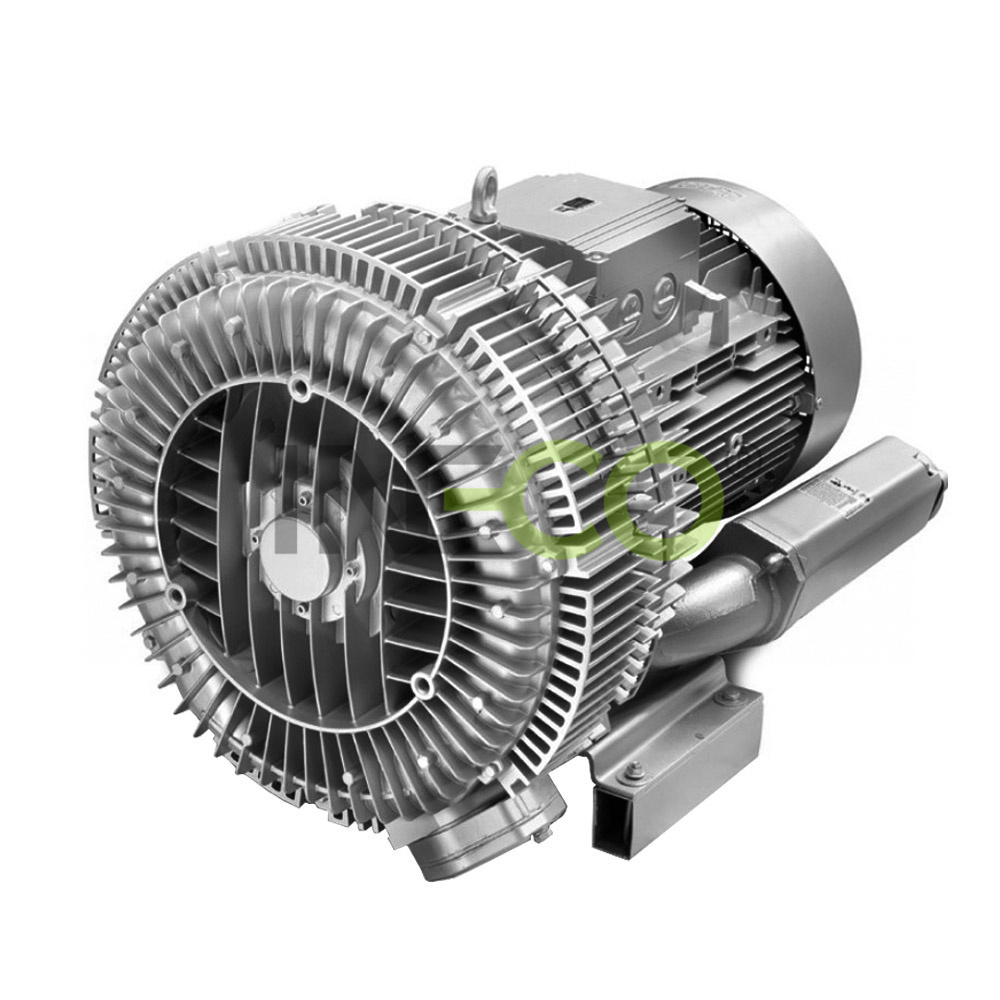

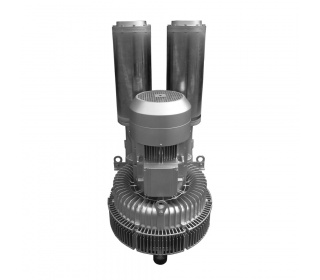

Jednostepene strani kanala puhala INW 95

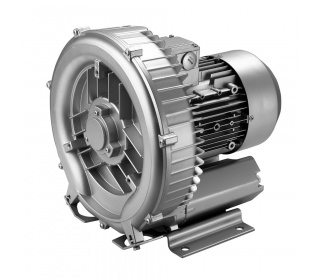

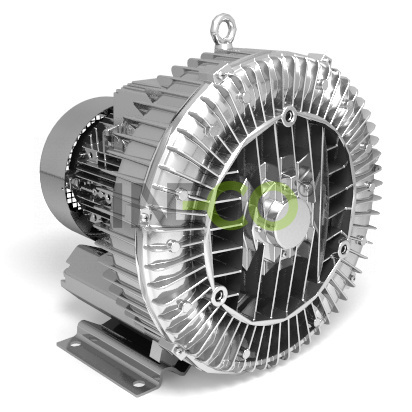

Jednostepene strani kanala puhala INW - 5
Karakteristika:
- široka primena
- veliki broj tipova
- pogon bez podmazivanja
- tihi pogon
- jednostavno održavanje
- veliki raspon snage
- minimum pokretljivih delova
- laka montaža i demontaža
- mala težina
- mnogo opreme
Aplikacije:
- provetravanje učistionama otpadnih voda
- industrijski usisivači: fiksirani i pokretljivi, čišćenje filtera
- podvodna masaža, kada sa mehurićima vazduha u vodi
- vazdušne makaze, za procese sušenja
- pneumatski transportni sistem za brašno, žitarice itd.
- usisavanje prašine, vazdušni noževi
- vazdušni otpad iz sterilnih prostorija
- toplotna kompresija pare za proizvodnju destilovane vode
- usisavanje proizvodnog otpada
- uređaj za usisavanje
- pneumatski transport praška, pudera, granula, veštačkih vlakana, kapsula itd., instalisanje u opasnim oblastima sa rizicima nastanka požara
- manipulacija sa usisnim svodom, listovanje papira i držanje delova korišćenjem vakuma
- provetravanje vode u ribnjacima
- manipulacija sa materijalom, pakovanje termostezanjem
- usisavanje prašine, držanje listova hartije usisavanjem, gasni otpadni sistem
- izvlačenje vlage iz zidova vakumom (sisaljke)
Princip:
Gas se usisava unutar uređaja kroz usisno grlo sa ugrađenim prigušivačem buke (1). U bočnom kanalu (2) mu obrtni točak (3) predaje svoje obrtaje i gas se ujedno centrifugalnom silom pritišće po obodu kompresione komore. Ovako, po spiralnoj putanji se gas postepeno stišće sve to izlaznog grla (4), kojim izlazi napolje. U slučaju višestepenskih duvalica gas prolazi kroz više kompresionih komora smeštenih jedna iza druge i tako doseže veće razlike u pritisku.
| Tip | Usisavana količina (m3/h) |
Pritisak/ vakum (mbar) |
Motor (IP55)*, 50Hz, (60Hz)** | Buka
(dB) |
Težina
(kg) |
Priključak duvalice (unutarnji navoj) |
||
| Snaga | Napon | Struja | ||||||
| (kW) | (V) | (A) | ||||||
| Trofazni | ||||||||
| INW 01 H16 * |
55 | 90/80 | 0,2 | 200-240 Δ/345-415 Y | 1,0 Δ/0,6 Y | 46 | 5 | G 1" |
| INW 11 H16 * |
70 | 120/110 | 0,25 | 200-240 Δ/345-415 Y | 1,16 Δ/0,7 Y | 48 | 7 | G 1" |
| INW 21 H06 | 80 | 110/100 | 0,25 | 200-240 Δ/345-415 Y | 2,1 Δ/1,2 Y | 53 | 8 | G 1¼" |
| INW 21 H16 | 80 | 130/120 | 0,4 | 200-240 Δ/345-415 Y | 2,6 Δ/1,5 Y | 53 | 10 | G 1¼" |
| INW 31 H06 | 110 | 120/110 | 0,55 | 200-240 Δ/345-415 Y |
2,8 Δ/1,6 Y |
55 | 11 | G 1¼" |
| INW 41 H06 | 145 | 120/120 | 0,7 | 200-240 Δ/345-415 Y | 3,8 Δ/2,2 Y | 63 | 13 | G 1½" |
| INW 41 H16 | 145 | 160/160 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 63 | 15 | G 1½" |
| INW 41 H26 | 145 | 200/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 63 | 17 | G 1½" |
| INW 51 H06 | 210 | 100/110 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 64 | 19 | G 2" |
| INW 51 H16 | 210 | 170/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 64 | 21 | G 2" |
| INW 51 H26 | 210 | 190/200 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 64 | 22 | G 2" |
| INW 51 H36 | 210 | 270/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 64 | 25 | G 2" |
| INW 53 H06 | 270 | 40/40 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 65 | 19 | G 2” |
| INW 53 H16 | 270 | 110/120 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 65 | 21 | G 2” |
| INW 53 H26 | 270 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 65 | 22 | G 2” |
| INW 53 H36 | 270 | 230/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 25 | G 2” |
| INW 61 H06 | 280 | 180/170 | 1,6 | 200-240 Δ/345-415 Y | 8,5 ∆/ 4,9 Y | 65 | 24 | G 2” |
| INW 61 H16 | 280 | 220/235 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 26 | G 2" |
| INW 61 H26 | 280 | 280/280 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 65 | 31 | G 2" |
| INW 71 H06 | 318 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 8,5 Δ/4,9 Y | 69 | 27 | G 2" |
| INW 71 H16 | 318 | 190/190 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 69 | 29 | G 2" |
| INW 71 H26 | 318 | 270/260 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 69 | 34 | G 2" |
| INW 71 H37 | 318 | 360/290 | 4,0 | 345-415 ∆/600-720 Y | 9,5 Δ/5,5 Y |
69 | 40 | G 2" |
| INW 73 H06 | 420 | 100/100 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y | 70 | 29 | G 2" |
| INW 73 H16 | 420 | 170/180 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 70 | 32 | G 2" |
| INW 73 H26 | 420 | 200/220 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
70 | 37 | G 2" |
| INW 73 H37 | 420 | 290/260 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 42 | G 2" |
| INW 81 H07 | 530 | 200/200 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 51 | G 2½" |
| INW 81 H17 | 530 | 300/300 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 61 | G 2½" |
| INW 81 H27 | 530 | 430/320 | 7,5 | 345-415V ∆/600-720 Y | 16,7∆/9,6 Y | 70 | 66 | G 2½" |
| INW 83 H07 | 700 | 140/150 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 52 | G 2½" |
| INW 83 H17 | 700 | 190/200 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 62 | G 2½" |
| INW 83 H27 | 700 | 260/270 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 70 | 67 | G 2½" |
| INW 84 H27 | 900 | 180/200 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 74 | 87 | G 2½" |
| INW 84 H37 | 900 | 370/280 | 11,0 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 115 | G 2½" |
| INW 91 H07 | 1050 | 190/190 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 74 | 108 | G 4" |
| INW 91 H17 | 1050 | 280/290 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 121 | G 4" |
| INW 91 H37 | 1050 | 460/360 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 74 | 126 | G 4" |
| INW 93 H07 | 1370 | 110/120 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 75 | 98 | G 4" |
| INW 93 H17 | 1370 | 180/190 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 75 | 120 | G 4" |
| INW 93 H37 | 1370 | 340/320 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 75 | 131 | G 4" |
| INW 94 H27 | 1940 | 110/130 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 187 | G 4" |
| INW 94 H37 | 1940 | 200/220 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 212 | G 4" |
| INW 94 H47 | 1940 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 219 | G 4" |
| INW 95 H27 | 2050 | 170/160 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 220 | G 4" |
| INW 95 H37 | 2050 | 230/250 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 230 | G 4" |
| INW 95 H47 | 2050 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 235 | G 4" |
| Jednofazni | ||||||||
| INW 01 A11 * |
55 | 80/70 | 0,2 | 200-240 | 1,5 | 46 | 6 | G 1" |
| INW 11 A11 * | 70 | 110/110 | 0,25 | 200-240 | 1,7 | 48 | 8 | G 1" |
| INW 21 A11 | 80 | 130/120 | 0,37 | 200-240 | 2,7 | 53 | 10 | G 1¼" |
| INW 31 A01 | 100 | 120/120 | 0,55 | 200-240 | 3,7 | 55 | 12 | G 1¼" |
| INW 41 A01 | 145 | 120/120 | 0,7 | 200-240 | 4,5 | 63 | 16 | G 1½" |
| INW 41 A11 | 145 | 160/150 | 0,8 | 200-240 | 5,2 | 63 | 16 | G 1½" |
| INW 41 A21 | 145 | 190/150 | 1,1 | 200-240 | 7,3 | 63 | 18 | G 1½" |
| INW 51 A11 | 210 | 160/160 | 1,1 | 200-240 | 7,3 | 64 | 22 | G 2" |
| INW 51 A21 | 210 | 200/190 | 1,5 | 200-240 | 9 | 64 | 26 | G 2" |
| INW 53 A21 | 270 | 140/150 | 1,5 | 200-240 | 9 | 65 | 26 | G 2" |
* Modeli INW 01 i INW 11 imaju stepen zaštite IP54
** 60 Hz podatke na upit.
Duvaljke veće snage su dvostepene duvaljke INW.
Jednostepene duvaljke/sisaljke sa bočnim kanalom INW se koriste kao sisaljka ili duvaljka u toku neprekidnog pogona sa snagom navedenom na radnom grafikonu. Na raspolaganju su motori standardnog tipa za ulazni napon: 50 Hz i 60 Hz. Duvaljke/sisaljke imaju po medjunarodnoj klasifikaciji sledeći stepen zaštite: IP 55 (zaštita od prašine i prskanja vodom) osim modela INW 01 i INW 11 koji imaju stepen zaštite IP 54.
Motori ispinjavaju normu DIN EN 60 034/IEC 34-1 i toplotnu klasu F. Trofazni aparati imaju dozvoljenu toleranciju +/- 10% kod konstantnog napona i +/- 5% kod promenjlivog napona, jednofazni imaju +/- 5% dozvoljenu toleranciju. Ako će se koristiti za stalni pogon samo 90% maksimalno dozvoljenog visokog pritiska, u tom slučaju se dozvoljeni raspon napona povećava na vrednost +/- 10%. Dozvoljena tolerancija frekvencije je maksimalno +/- 2%.
 |
|

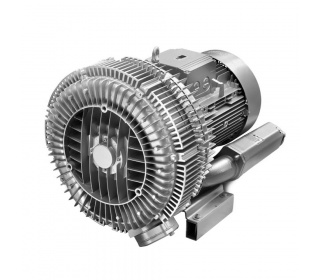

Jednostepene duvalice/pumpe sa bočnim kanalom INW
|
 |
| Jednostepene duvalice/pumpe sa bočnim kanalom INW |  |
|
|
Duvaljke/sisaljke INW ispunjavaju uslove iz Direktive 2002/95/ES Evropskog parlamenta i Saveta od 27. januara 2003. god. o ograničenju korišćenja odredjenih opasnih materija u električnim i elektronskim aparatima. |  |
Duvaljke/sisaljke INW sa bočnim kanalom odgovaraju zahtevima iz Direktive Evropske zajednice za mašinska postrojenja (CE). |
